igbt驅動電路圖
　　

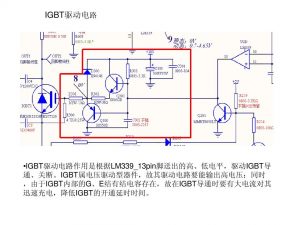

高速光耦6N137實現輸入輸出信號的電氣隔離，能夠達到很好的電氣隔離，適合高頻應用場合。驅動主電路采用推挽輸出方式，有效地降低了驅動電路的輸出阻抗，提高了驅動能力，使之適合于大功率IGBT的驅動，過流保護電路運用退集電極飽和原理，在發生過流時及時的關斷IGBT，其中V1.V3.V4構成驅動脈沖放大電路。V1和R5構成一個射極跟隨器，該射極跟隨器提供了一個快速的電流源，減少了功率管的開通和關斷時間。利用集電極退飽和原理，D1、R6、R7和V2構成短路信號檢測電路。其中D1采用快速恢復二極管，為了防止IGBT關斷時其集電極上的高電壓竄入驅動電路。為了防止靜電使功率器件誤導通，在柵源之間并接雙向穩壓管D3和D4。如是IGBT的門極串聯電阻。
　　正常工作時：
　　當控制電路送來高電平信號時，光耦6N137導通，V1、V2截止，V3導通而V4截止，該驅動電路向IBGT提供+15V的驅動開啟電壓，使IGBT開通。
　　當控制電路送來低電平信號時，光耦6N137截至，VI、V2導通。V4導通而v3截止，該驅動電路向IBGT提供-5v的電壓，使IGBT關閉。
　　當過流時：
　　當電路出現短路故障時，上、下橋直通此時+15V的電壓幾乎全加在IGBT上．產生很大的電流，此時在短路信號檢測電路中v2截止，A點的電位取決于D1、R6、R7和Vces的分壓決定，當主電路正常工作時，且IGBT導通時，A點保持低電平，從而低于B點電位。所有A1輸出低電平，此時V5截止，而c點為高電平，所以正常工作時。輸入到光耦6N137的信號始終和輸出保持一致。當發生過流時，IGBT集電極退飽和，A點電位升高，當高于B電位（即是所設置的電位）時，即是當電流超過設計定值時，A1翻轉而輸出高電平，V5導通，從而將C點的電位箝在低電位狀態，使與門4081始終輸出低電平，即無論控制電路送來是高電平或是低電平，輸人到光耦6N137的信號始終都是低電平，從而關斷功率管。從而達到過流保護。直到將電路的故障排除后，重新啟動電路。
　　最簡單igbt驅動電路圖（二）
　　
　　如圖為典型的IGBT驅動電路圖。電路以混合ICEXB840驅動模塊和外圍元器件組成。驅動信號輸入接SPWM控制電路輸出端。過流信號輸出端接SPWM控制電路的脈沖輸出封鎖端，因IGBT過流使EXB840過流保護動作后，5端由高電平變?yōu)榈碗娖剑怦詈掀骷PL521-1工作，過流保護輸出端也由高電平變?yōu)榈碗娖剑靡苑怄iSPWM控制電路的六路輸出脈沖。R1，R2，R3的阻止由實驗確定。Rg根據電流容量和電壓額定值不同可在15~150Ω選擇。VDW1為5V，VDW2為15V。此電路可以用于交直流電機調速，逆變器焊接機等領域的IGBT驅動電路。
