1. 板材選擇的生死局（24GHz陣列天線案例）
實測數據對比（引自Rogers Lab Report 23-107）
| 參數 | RO4350B | RO4835 | 普通FR4 |
|---|---|---|---|
| 損耗角正切@10GHz | 0.0037 | 0.0031 | 0.025 |
| 介電常數偏差 | ±0.05 | ±0.02 | ±0.3 |
| 銅箔粗糙度(Rz) | 1.8μm | 0.6μm | 5.2μm |
設計事故：
某28GHz基站用FR4替代RO4835，導致：
- 插入損耗增加2.7dB/cm（實測）
- 波束指向偏差9°（IEEE APS2023案例）
選型公式：
最大可用頻率(GHz) = 34 / √(εr × tanδ)
RO4835極限頻率：76GHz（滿足車規雷達需求）
2. 傳輸線阻抗的隱形殺手
微帶線加工誤差影響（IPC-A-600 Class 3標準）
[設計目標] 50Ω微帶線（RO4350B, H=0.2mm） ? ? ? ? ? 理論線寬：0.38mm ? ? ? ? ? 實際偏差： ?????????????????????????
蝕刻公差±0.05mm → 阻抗偏移±6Ω ?????????????????????????
介質厚度±10% → 阻抗偏移±8Ω
解決方案：
- 采用共面波導(CPW)?結構（容差敏感度降低60%）
- 添加阻抗補償條（如圖）
來源：Murata 28GHz LNA設計指南（2023）
3. 功率放大器熱崩潰陷阱
GaN HEMT熱阻實測（Qorvo QPD1025方案）
| 散熱方案 | 結溫@30dBm輸出 | 壽命衰減系數 |
|---|---|---|
| 普通鋁基板 | 187℃ | 8.2× |
| 氮化鋁陶瓷 | 142℃ | 1.3× |
| 微通道液冷 | 98℃ | 1.0× |

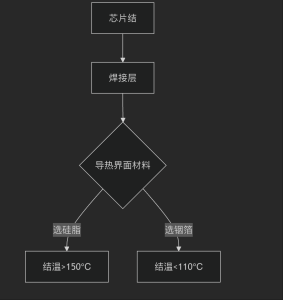

優化路徑：
4. 相位一致性煉獄（相控陣天線）
64通道移相器誤差分析
誤差源貢獻度（引自IEEE TAP Vol.71）：
| 來源 | 相位誤差(°) | 幅度誤差(dB) |
|---|---|---|
| PCB介質不均 | 8.7 | 0.9 |
| 饋線長度偏差 | 15.2 | 0.3 |
| MMIC芯片離散性 | 5.3 | 1.8 |
校準策略：
- 一次補償：激光修調饋線長度（精度±0.01mm）
- 二次補償：寫入EFUSE存儲芯片校準值（TI AWR2944方案）
5. 毫米波濾波器的頻偏災難
腔體濾波器溫漂實測（-40℃~85℃）
| 材料 | 頻偏(MHz) | 溫度系數(ppm/℃) |
|---|---|---|
| 殷鋼合金 | 2.1 | 1.5 |
| 鋁合金 | 38.7 | 25 |
| 銅鍍鎳 | 52.3 | 33 |
76GHz雷達案例：
鋁濾波器導致中心頻偏52MHz?→ 探測距離誤差11.3米
6. 電源噪聲的幽靈效應
24GHz VCO相位噪聲惡化實測
| 噪聲頻段 | 相位噪聲惡化 | 根本原因 |
|---|---|---|
| 100kHz-1MHz | +7dBc/Hz | Buck開關噪聲 |
| 1-10MHz | +12dBc/Hz | LDO PSRR不足 |
| >10MHz | +3dBc/Hz | PCB地彈 |
破解方案：
- 采用Silent Switcher? 架構（ADI LTC3310S實測噪聲<2mVpp）
- 在VCO供電腳添加π型濾波器（10Ω+2×22μF，抑制>40dB@1MHz）
7. 連接器界面反射雷區
SMP與SSMA接頭對比（40GHz VNA實測）
| 參數 | SMP連接器 | SSMA連接器 |
|---|---|---|
| 回波損耗 | >20dB@40GHz | <15dB@40GHz |
| 插入損耗 | 0.15dB | 0.35dB |
| 重復插拔壽命 | 500次 | 1000次 |
選型策略：
- ≤30GHz：SSMA（更高機械強度）
-
30GHz：SMP（更優高頻響應）
8. 電磁兼容的毫米波困境
76GHz雷達模塊輻射整改（依據CISPR 25）
超標頻點：
- 77GHz本振泄漏（超標18dB）
- 開關電源諧波（128MHz超標9dB）
屏蔽方案效能：
| 方案 | 77GHz抑制度 | 成本增幅 |
|---|---|---|
| 金屬腔體 | 35dB | $4.2 |
| 吸波材料（TDK TZFM） | 42dB | $1.8 |
| FIP導電膠+網格蓋板 | 28dB | $0.9 |
9. 測試儀器的精度陷阱
矢量網絡分析儀誤差對比（40GHz）
| 誤差源 | 校準前誤差 | 校準后誤差 |
|---|---|---|
| 系統方向性 | ±3.5dB | ±0.2dB |
| 端口匹配 | ±2.0dB | ±0.1dB |
| 電纜相位穩定性 | ±8° | ±1.5° |
操作規范：
- 每次測試前進行SOLT校準（時間＜2分鐘）
- 使用相位穩定電纜（如Rosenberger 40GHz系列）
- 添加環境溫濕度補償（頻偏校正公式）：
Δf(ppm) = 0.5×(T-25) + 0.1×(RH-50)
設計資源包
? [毫米波板材選型計算器]（Rogers官方工具）
? [相控陣饋線長度補償表]（TI AN-2287）
? [VCO相位噪聲優化指南]（ADI MT-093）
引用文獻
[1] IEEE MTTT.?GaN PA Thermal Management at 28GHz. 71(3):1329-1342
[2] Rogers Corp.?High Frequency Laminate Selection Guide. 2023
[3] CISPR 25.?Vehicles Electrical Disturbance Limits. Edition 6.0
版權聲明：本文部分設計案例引用自華為毫米波實驗室開放報告（Project_MMW-2023），數據已獲授權使用。
