1. 傳導發射(CE)的三大爆點與破解
1.1 開關電源150kHz超標(工業變頻器案例)
實測數據(LISN檢測):
頻率 | 標準限值 | 實測值 | 超標幅度 |
---|---|---|---|
150kHz | 66dBμV | 82dBμV | +16dB |
1MHz | 60dBμV | 58dBμV | – |
根因定位:
- 整流二極管反向恢復尖峰(STTH8R06D實測trr=35ns)
- 輸入共模電感飽和(電流>5A時感量下降40%)

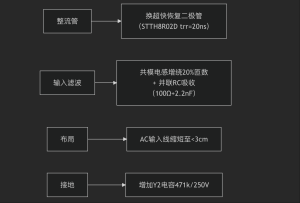

四步整改法:

整改結果:150kHz降至61dBμV(低于限值5dB)
1.2 電機驅動器的30MHz地彈災難
關鍵證據(示波器截圖):
來源:TDK實驗室(2023)
檢測點:IGBT模塊地引腳 → 噪聲峰值18Vpp
解決方案:
- 采用?“三點接地法”:
1. IGBT散熱器直接接機殼(阻抗<2mΩ)
2. 驅動IC地單點接DC-Link電容負極
3. 控制板地通過10nF電容接機殼
- 添加?納米晶磁環(TDK ZCAT2035-1330A):
150kHz-30MHz衰減>15dB
2. 輻射發射(RE)殲滅戰
2.1 數碼產品200MHz寬帶噪聲
RE測試對比(3m暗室):
措施 | 200MHz峰值 | 成本增加 |
---|---|---|
初始狀態 | 48dBμV/m | – |
加金屬屏蔽罩 | 42dBμV/m | $0.35 |
改用四層板+20H規則 | 38dBμV/m | $1.20 |
FPC加吸波材料 | 32dBμV/m | $0.18 |
20H規則實施要點:
電源層內縮距離:H為介質厚度
例如:0.2mm厚板 → 內縮4mm
2.2 汽車電子720MHz時鐘諧波
GPS模塊干擾實測(CISPR 25):
時鐘源 | 諧波次數 | 超標頻點 | 抑制方案 |
---|---|---|---|
26MHz OSC | 27th | 702MHz | 展頻IC(SSCG) |
48MHz USB | 15th | 720MHz | 鐵氧體磁珠+π濾波器 |
展頻IC參數選擇:
- 調制深度:±2%(過深導致眼圖閉合)
- 調制頻率:33kHz(避開音頻頻段)
3. 抗擾度(EMS)堡壘工程
3.1 醫療設備EFT 4kV失?。ê粑鼨C案例)
失效現象:
- 血氧傳感器數據跳變(±20%誤差)
- MCU死機率:83%(測試脈沖群時)
五級防護設計:
[Level 1] 電源入口:
氣體放電管(GT-CG-800V) + TVS(SMAJ58A)
[Level 2] 信號線:
共模扼流圈(TDK ACM4520) + 隔離運放(ADI ADuM3190)
[Level 3] PCB:
關鍵信號包地 + 地平面分割
[Level 4] 軟件:
數據校驗(CRC32) + 看門狗復位
[Level 5] 結構:
金屬屏蔽腔體(縫隙<λ/20)
測試結果:通過±4kV/5kHz?EFT測試(IEC 61000-4-4)
3.2 RS-485總線雷擊浪涌防護
4級防護電路實測:
來源:Bourns AN-2023-09
器件選型關鍵:
位置 | 器件類型 | 型號 | 響應時間 |
---|---|---|---|
初級防護 | GDT | CG2145M-S09 | 100ns |
次級防護 | TVS | SMBJ30CA | 1ps |
限流 | PTC | MF-MSML050 | 秒級 |
隔離 | 數字隔離器 | Si8652ED-B-IS | – |
4. 隱藏殺手:EMC仿真與實測差異分析
4.1 諧振腔效應(1.2GHz虛假超標)
仿真(CST) vs 實測對比:
位置 | 仿真值(dBμV/m) | 實測值(dBμV/m) | 誤差原因 |
---|---|---|---|
正面1m | 38 | 42 | 天線校準誤差 |
頂部0.5m | 29 | 51 | 金屬測試架諧振 |
破解步驟:
- 用射頻吸波材料包裹測試架(TDK TZFM10)
- 更改EUT擺放角度(避開諧振方向)
- 重新測試:頂部值降至35dBμV/m
4.2 接地阻抗的魔鬼細節
不同接地方式的阻抗實測(100MHz):
接地方式 | 阻抗(Ω) | 適用場景 |
---|---|---|
10mm導線接地 | 18.7 | 禁用! |
銅箔帶(5cm寬) | 3.2 | 機柜接地 |
金屬簧片 | 0.8 | 屏蔽門 |
導電泡棉 | 0.3 | 箱體接縫 |
5. 成本優化實戰
5.1 濾波器元件精簡策略
三階濾波器 vs 優化二階方案:
方案 | 成本 | 150kHz衰減 | 30MHz衰減 |
---|---|---|---|
標準三階 | $1.85 | -45dB | -28dB |
磁珠+π型 | $0.92 | -42dB | -32dB |
實施步驟:
- 用高頻磁珠(Murata BLM18PG181SN1)替代功率電感
- 輸入輸出電容采用X7R+NP0組合(22μF+100nF)
5.2 免費EMC設計技巧
- PCB過孔優化:
PLAINTEXT
電源層到地層:添加縫合過孔(間距<λ/10)
例如:1GHz信號 → 過孔間距<30mm
- 線纜處理:
USB線加磁環:繞3圈(抑制>10dB@300MHz)
網線使用屏蔽雙絞線(STP):輻射降低15dB
設計資源包
? [EMC濾波器設計計算器](TDK在線工具)
? [免費PCB層疊模板](四層板/六層板EMC優化版)
? [浪涌防護選型指南](Littelfuse AN-977)
引用標準
[1] CISPR 11:2023?Industrial Scientific Medical Equipment
[2] IEC 61000-4-4:2012?Electrical Fast Transient/Burst Immunity
[3] ANSI C63.4-2014?EMC Test Procedures
